Antistatická podlaha odvádza statický náboj z ľudí, vozíkov a zariadení bezpečne do zeme. Vyžaduje sa vo výrobe a servise elektroniky, v priestoroch s nebezpečenstvom výbuchu, v serverovniach, laboratóriách aj v niektorých zdravotníckych priestoroch. V praxi sa však pod týmto názvom skrývajú tri odlišné veci – antistatická, elektrostaticky vodivá a ESD podlaha – s rozdielnymi požiadavkami na odpor, inými normami a iným spôsobom merania. V článku vysvetľujeme rozdiely, prehľad noriem a predpisov, ako sa podlaha robí a ako prebieha jej revízia podľa STN 33 2000-6, vrátane príkladu z praxe.
Potrebujete revíziu antistatickej podlahy alebo protokol o určení vonkajších vplyvov? Vykonávame východiskové aj pravidelné odborné prehliadky a skúšky podláh s meraním zvodového odporu, pospájania a uzemnenia.
Čo je antistatická podlaha a prečo ju potrebujete
Statická elektrina vzniká trením a oddeľovaním materiálov – pri chôdzi po podlahe, posúvaní stoličky, odvíjaní fólie či prúdení prášku v potrubí. Ak náboj nemá kam odtiecť, hromadí sa na človeku alebo predmete, až kým sa nevybije iskrou. Človek pri chôdzi po bežnej izolačnej podlahe ľahko dosiahne napätie niekoľko kilovoltov. Výboj pod 2 kV väčšinou ani necítime, no citlivej elektronickej súčiastke môže stačiť výboj s napätím rádovo desiatok voltov a v prostredí s horľavými parami alebo prachom môže iskra spôsobiť požiar či výbuch.
Antistatická podlaha rieši problém dvoma spôsobmi:
- obmedzuje vznik náboja – materiál krytiny sa pri trení s podrážkou nenabíja tak výrazne,
- odvádza náboj do zeme – podlaha má kontrolovaný elektrický odpor a je vodivo spojená s prípojnicou pospájania a uzemnením.
Druhá vlastnosť je pre bezpečnosť rozhodujúca. Podlaha, ktorá „je antistatická“ len podľa názvu v katalógu, ale nie je správne pripojená na pospájanie, náboj neodvedie. Preto sa podlaha s ochrannou funkciou proti statickej elektrine posudzuje ako súčasť elektrického zariadenia – s projektom, revíziou a pravidelnými meraniami.
Antistatická, elektrostatická, vodivá a ESD podlaha – aký je rozdiel
Pojmy sa v ponukách dodávateľov aj v projektoch často zamieňajú. Rozhodujúci je elektrický odpor podlahy proti zemi (zvodový odpor) a spôsob, akým sa meria. Orientačné rozdelenie:
| Označenie | Typický odpor proti zemi | Čo sa sleduje | Kde sa používa |
|---|---|---|---|
| Antistatická (AS) v užšom zmysle | nie je pevne daný, často aj nad 10⁹ Ω | telesné napätie pri chôdzi ≤ 2 kV (skúška podľa EN 1815) | kancelárie, technické miestnosti, kde ide hlavne o komfort |
| Elektrostaticky vodivá (EVP) | 5 × 10⁴ Ω až 10⁶ Ω | zvodový odpor, pripojenie na pospájanie | zdravotnícke priestory s požiadavkou EVP, priestory s nebezpečenstvom výbuchu, citlivá elektronika |
| Disipatívna (zvodivá) | 10⁶ Ω až 10⁹ Ω | odpor proti zemi, systém človek – obuv – podlaha | výroba a servis elektroniky (EPA), laboratóriá, serverovne |
| ESD podlaha | Rg < 10⁹ Ω (podľa STN EN IEC 61340-5-1) | odpor podlahy a zároveň uzemnenie osoby cez obuv a podlahu, telesné napätie < 100 V | chránené priestory EPA pri práci so súčiastkami citlivými na výboj |
| Izolačná (bežná) | nad 10¹¹ Ω | – | bežné priestory bez požiadaviek |
Pozor na slovo „elektrostatická podlaha“
V hovorovej reči sa často hovorí o „elektrostatickej podlahe“ a myslí sa tým podlaha, ktorá statickú elektrinu odvádza. Prísne odborne je to však naopak: elektrostatický materiál je taký, ktorý sa ľahko nabíja (povrchový odpor rádovo 10¹¹ Ω a viac). Správny odborný pojem je elektrostaticky vodivá podlaha (skratka EVP, v starších projektoch aj AP – antistatická podlaha). Pomenovanie zmätie aj preto, že niektoré vodivé krytiny sa predávajú pod obchodným názvom „Elektrostatik“. Pri zadávaní zákazky preto vždy uvádzajte požadovaný rozsah odporu a normu, nie len názov.
Čo znamená ESD
ESD je skratka anglického Electrostatic Discharge – elektrostatický výboj. ESD podlaha je súčasťou systému ochrany elektronických súčiastok pred výbojom v takzvanom chránenom priestore EPA (ESD Protected Area). Požiadavky stanovuje norma STN EN IEC 61340-5-1. Pre podlahu uvádza odpor proti zemi menší ako 1 × 10⁹ Ω. Ak má podlaha spolu s obuvou slúžiť na uzemnenie pracovníka, celkový odpor sústavy človek – obuv – podlaha musí byť menší ako 3,5 × 10⁷ Ω, alebo menší ako 1 × 10⁹ Ω a zároveň telesné napätie pri chôdzi menšie ako 100 V (skúška podľa STN EN IEC 61340-4-5).
Dôležitý rozdiel: v ESD svete je hlavným cieľom ochrana výrobku (súčiastky), pri elektrostaticky vodivej podlahe v zdravotníctve alebo v Ex prostredí je to ochrana osôb a majetku pred iskrou a zároveň pred úrazom elektrickým prúdom. Preto majú tieto podlahy aj dolnú hranicu odporu.
Hodnoty z rôznych noriem sa nedajú jednoducho prepočítať. Výrobca udáva odpor krytiny väčšinou podľa STN EN 1081 alebo STN EN 61340-4-1 v laboratóriu. Na stavbe rozhoduje odpor hotovej, nainštalovanej a uzemnenej podlahy, ktorý ovplyvňuje lepidlo, podklad, vlhkosť aj čistota povrchu. Preto sa po realizácii vždy meria.
Kde sa antistatická podlaha vyžaduje
Požiadavka na antistatickú podlahu takmer nikdy nevychádza z vkusu investora, ale z určeného prostredia, technológie alebo zdravotníckej klasifikácie. Typické prípady:
| Priestor | Dôvod | Čo určuje požiadavku |
|---|---|---|
| Výroba, montáž a servis elektroniky | ochrana súčiastok pred ESD | STN EN IEC 61340-5-1, interný ESD program, požiadavky zákazníka |
| Priestory s nebezpečenstvom výbuchu (lakovne, sklady rozpúšťadiel, mlyny, sušiarne) | iskra môže zapáliť výbušnú atmosféru | protokol o určení vonkajších vplyvov (BE3), dokumentácia o ochrane pred výbuchom, CLC/TR 60079-32-1 |
| Priestory s nebezpečenstvom požiaru horľavých prachov a látok | zapálenie od výboja | protokol o určení vonkajších vplyvov (BE2) |
| Zdravotnícke priestory (napr. rádiodiagnostika, operačné sály podľa klasifikácie) | bezpečnosť pacienta a personálu, citlivé prístroje | protokol o zaradení zdravotníckych priestorov podľa STN 33 2000-7-710, projekt |
| Serverovne, dátové centrá, velíny | poruchy a poškodenie IT techniky | požiadavky prevádzkovateľa a výrobcov techniky |
| Laboratóriá a čisté priestory | citlivé merania, prach priťahovaný nábojom | technológia, interné predpisy, STN EN IEC 61340-6-1 v zdravotníctve |
Normy a predpisy pre antistatické podlahy
Na Slovensku sa pri podlahách s ochranou pred statickou elektrinou stretávajú staršie národné normy STN s novšími európskymi normami radu EN 61340. Prehľad k 17. 10. 2026 (stav platnosti podľa katalógu ÚNMS SR):
| Predpis / norma | Čoho sa týka | Stav k 10/2026 |
|---|---|---|
| Zákon č. 124/2006 Z. z. | bezpečnosť a ochrana zdravia pri práci, povinnosti prevádzkovateľa technických zariadení | účinný |
| Vyhláška MPSVR SR č. 508/2009 Z. z. | vyhradené technické zariadenia; v skupine A sú elektrické inštalácie v prostredí s nebezpečenstvom požiaru (BE2), výbuchu (BE3) a v miestnostiach na zdravotnícke účely vrátane ochrany pred účinkami statickej elektriny | účinná |
| STN 33 2000-6:2018 (+O1) | revízia elektrických inštalácií nízkeho napätia – prehliadka, skúšky, merania, správa | platná |
| STN 33 1500 | revízie elektrických zariadení | používa sa spolu s STN 33 2000-6 |
| STN 33 2000-5-51 | výber a stavba elektrických zariadení, vonkajšie vplyvy (BE2, BE3, AM…) | platná |
| STN 33 2000-4-41:2019 | ochrana pred zásahom elektrickým prúdom, pospájanie | platná |
| STN 33 2030:1984 (+Zmena a) | ochrana pred nebezpečnými účinkami statickej elektriny | platná |
| STN 34 1382:1988 (+Z1, Z2) | skúšanie elektrostatických vlastností materiálov a výrobkov | platná |
| STN 33 2000-7-710:2013 a nové vydanie 2026 | zdravotnícke priestory, skupiny 0, 1, 2 | nové vydanie z 03/2026; vydanie 2013 platí súbežne do 31. 10. 2028 |
| STN EN IEC 61340-5-1:2024 | ochrana elektronických súčiastok pred elektrostatickými javmi – EPA | platná; predchádzajúce vydanie STN EN 61340-5-1:2017 platí súbežne do 25. 6. 2027 |
| STN EN 61340-4-1 (+A1) | elektrický odpor podlahových krytín a nainštalovaných podláh – skúšobná metóda | platná |
| STN EN IEC 61340-4-5:2018 | sústava osoba – obuv – podlaha, telesné napätie | platná |
| STN EN IEC 61340-6-1:2019 | riadenie elektrostatiky v zdravotnej starostlivosti | platná |
| STN EN 1081+A1:2021 | stanovenie elektrického odporu pružných a laminátových podlahových krytín | platná |
| EN 1815, EN 14041 | antistatické vlastnosti (telesné napätie pri chôdzi), harmonizovaná norma pre podlahové krytiny – údaje v technickom liste krytiny | – |
| STN 33 2140:1986 | elektrický rozvod v miestnostiach na lekárske účely | zrušená v roku 2015, nahradená STN 33 2000-7-710; stretnete sa s ňou v starších projektoch |
Názvy noriem sú skrátené. Pred použitím si vždy overte aktuálne znenie a platnosť v katalógu ÚNMS SR.

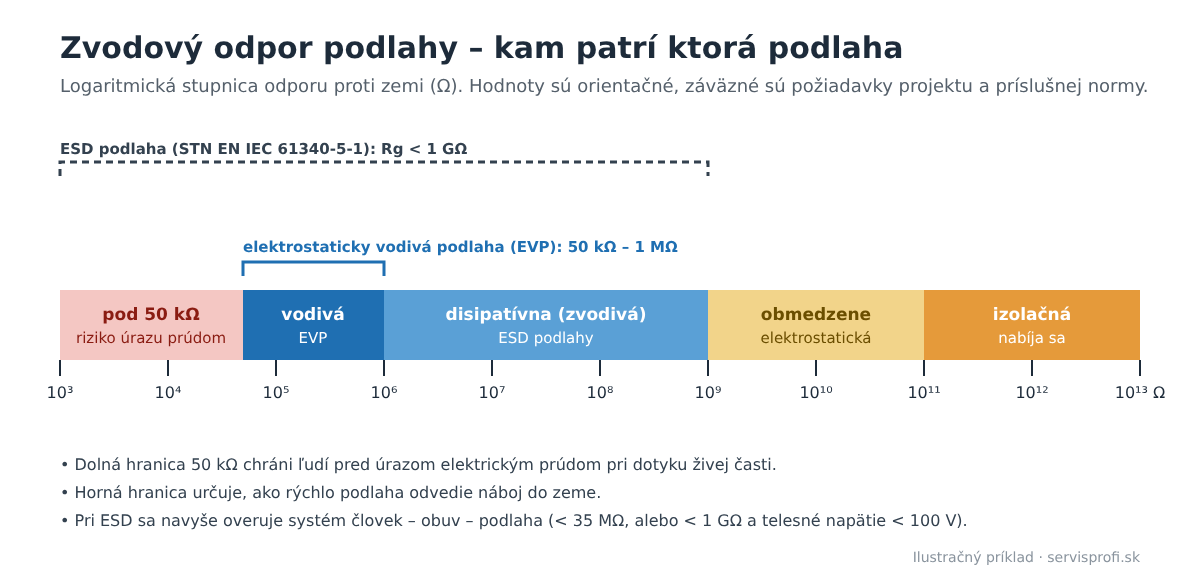

Prečo má vodivá podlaha aj dolnú hranicu odporu
Pri elektrostaticky vodivej podlahe sa v projektoch a protokoloch najčastejšie uvádza rozsah zvodového odporu 5 × 10⁴ Ω až 10⁶ Ω (50 kΩ až 1 MΩ) – napríklad v protokoloch o zaradení zdravotníckych priestorov s odkazom na STN 33 2030 a rovnaký rozsah deklarujú aj výrobcovia vodivých podlahových systémov pri meraní podľa STN EN 61340-4-1. Horná hranica zaručuje, že náboj odtečie dostatočne rýchlo. Dolná hranica 50 kΩ chráni ľudí: ak by sa človek stojaci na príliš vodivej podlahe dotkol živej časti (poškodený kábel, chybný prístroj), cez jeho telo by mohol pretiecť nebezpečný prúd. Podlaha teda nesmie byť „príliš dobrá“. Konkrétny rozsah pre daný priestor však vždy určuje projekt a príslušná norma.
Rozsah odporu určuje projekt na základe protokolu o určení vonkajších vplyvov, technológie alebo zdravotníckej klasifikácie. Revízny technik potom overuje, či hotová podlaha tento rozsah dodržiava v celej ploche.
Protokol o určení vonkajších vplyvov a antistatická podlaha
Základným dokumentom, z ktorého požiadavka na ochranu pred statickou elektrinou často vychádza, je protokol o určení vonkajších vplyvov podľa STN 33 2000-5-51. Komisia v ňom pre každý priestor určí pôsobiace vplyvy, napríklad:
- BE2 – nebezpečenstvo požiaru (spracúvanie alebo skladovanie horľavých látok a prachov),
- BE3 – nebezpečenstvo výbuchu (zóny Ex podľa dokumentácie o ochrane pred výbuchom),
- AM – elektromagnetické, elektrostatické a ionizujúce vplyvy,
- BA – spôsobilosť osôb (napr. BA3 osoby so zdravotným postihnutím, BA4 poučené osoby).
Z určených vplyvov vyplýva, či je elektrická inštalácia vyhradeným technickým zariadením skupiny A, aké ochranné opatrenia sú potrebné (vrátane ochrany pred statickou elektrinou) a v akých lehotách sa robia revízie. Revízny technik protokol vyžaduje ako podklad – bez neho nevie posúdiť, či podlaha a inštalácia zodpovedajú prostrediu.
V zdravotníckych zariadeniach sa popri protokole o vonkajších vplyvoch vypracúva samostatný protokol o zaradení zdravotníckych priestorov do skupín podľa STN 33 2000-7-710. Oba dokumenty si dopĺňajú: prvý hovorí o prostredí (vlhkosť, osoby, dotyk), druhý o riziku pre pacienta a z neho vyplývajúcich požiadavkách, napríklad práve na elektrostaticky vodivú podlahu.
Takýto protokol pripravíme aj pre váš objekt. Vypracujeme návrh protokolu o určení vonkajších vplyvov pre výrobné, skladové aj administratívne priestory, vrátane podkladov pre priestory s nebezpečenstvom požiaru a výbuchu. Pozrite si naše projektovanie alebo nám pošlite nezáväzný dopyt →
Zdravotnícke priestory: skupiny 0, 1, 2 a elektrostaticky vodivá podlaha
Zdravotnícke priestory sa podľa STN 33 2000-7-710 zaraďujú do skupín podľa toho, ako by výpadok napájania alebo poruchový prúd ohrozil pacienta:
| Skupina | Charakteristika | Príklady |
|---|---|---|
| 0 | nepoužívajú sa aplikačné časti zdravotníckych prístrojov, prerušenie napájania neohrozí život | masážne miestnosti, ordinácie bez použitia aplikačných častí |
| 1 | aplikačné časti sa používajú externe alebo invazívne (okrem skupiny 2), prerušenie napájania neohrozí bezpečnosť pacienta | lôžkové izby, rádiodiagnostika, fyzioterapia, endoskopia |
| 2 | intrakardiálne úkony, operácie a podpora životných funkcií, kde výpadok môže ohroziť život | operačné sály, JIS/ARO, katetrizačné sály |
Zaradenie robí komisia – spravidla projektant elektro, projektant zdravotníckej technológie, zástupca prevádzkovateľa, realizátor a dodávateľ prístrojov. Výsledkom je protokol s tabuľkou miestností, ich skupinou, triedou prepnutia na záložný zdroj a požiadavkami na ochranné opatrenia. Miestnosti sa vo výkresoch označujú číslom v šesťuholníku.
V protokole k RTG pracovisku, ktorého podlahu sme revidovali, komisia zaradila röntgenovú vyšetrovňu do skupiny 1 a pre ňu stanovila tieto opatrenia:
- sústava TN-S,
- doplnkové ochranné pospájanie,
- doplnková ochrana prúdovým chráničom,
- malé napätie PELV,
- elektrostaticky vodivá podlaha so zvodovým odporom väčším ako 5 × 10⁴ Ω a menším ako 10⁶ Ω, so zvodovou sieťou spojenou s prípojnicou pospájania v dvoch bodoch v miestnosti.
Ďalšie dôležité pravidlá z praxe:
- Pri zmene využitia miestnosti sa musí zaradenie urobiť znova a preveriť, či pôvodná inštalácia a podlaha stále vyhovujú.
- Zaradenie a rozsah zdravotníckeho priestoru sa má kontrolovať pri každej pravidelnej revízii.
- Zvodová sieť elektrostaticky vodivej podlahy patrí podľa STN 33 2000-7-710 medzi časti, ktoré sa v pacientskom prostredí pripájajú na doplnkové ochranné pospájanie.
- V zdravotníckych priestoroch skupiny 2 nesmie odpor ochranných vodičov medzi prípojnicou doplnkového pospájania a cudzími vodivými časťami prekročiť 0,2 Ω. Projekt môže rovnakú hodnotu predpísať aj pre skupinu 1 – tak to bolo aj v projekte RTG pracoviska.
- Od marca 2026 platí nové vydanie STN 33 2000-7-710; vydanie z roku 2013 sa môže používať súbežne do 31. 10. 2028.
Klasifikáciu zdravotníckych priestorov uvádzame informatívne. Vypracúva ju komisia s projektantom zdravotníckej technológie; my pre zdravotnícke zariadenia vykonávame revízie podláh a elektrických inštalácií podľa predloženej klasifikácie.

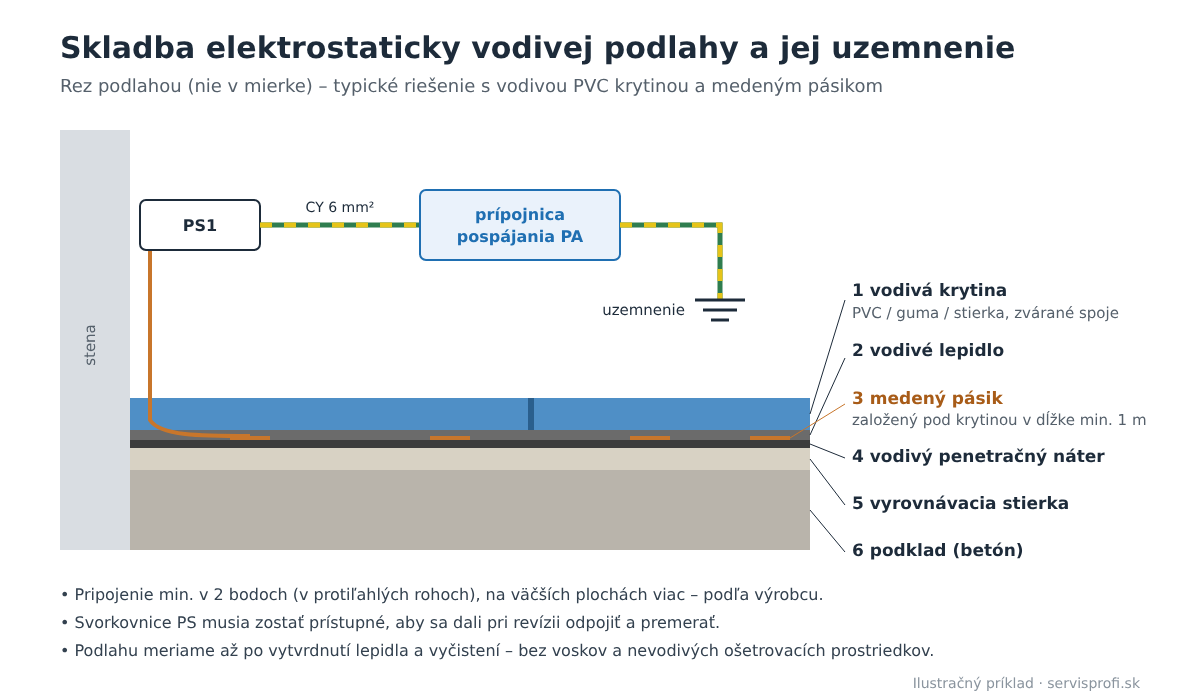

Ako sa antistatická podlaha robí – postup krok za krokom
Elektrostaticky vodivé podlahy sa robia najčastejšie z vodivej PVC krytiny (dlaždice alebo pásy), vodivého kaučuku alebo ako liate epoxidové či polyuretánové systémy. Postup sa líši podľa výrobcu, no princíp je rovnaký: pod nášľapnou vrstvou je vodivá vrstva a sieť medených pásikov, ktorá sa pripojí na pospájanie.
- Projekt a výber systému. Z protokolu o vonkajších vplyvoch alebo zdravotníckej klasifikácie vyplynie požadovaný rozsah odporu. Projektant elektro určí počet a polohu pripojovacích bodov a prierez vodičov, dodávateľ podlahy vyberie systém s technickým listom, ktorý rozsah splní.
- Príprava podkladu. Podklad sa prebrúsi, vysaje, napenetruje a vyrovná stierkou. Musí byť suchý a rovný – vlhkosť podkladu zhoršuje priľnavosť aj elektrické vlastnosti.
- Vodivý penetračný náter (podľa systému) vytvorí celoplošnú vodivú vrstvu.
- Medené pásiky. Kladú sa pod krytinu v sieti podľa predpisu výrobcu – napríklad pozdĺž každého radu dlaždíc či pásu a priečne pri čele miestnosti. Na pripojenie sa nechá vývod; pásik má byť založený pod krytinou v dostatočnej dĺžke (v projekte RTG pracoviska min. 1 m).
- Lepenie vodivým lepidlom a pokládka krytiny. Spoje PVC sa zvárajú. Nekombinujú sa rôzne výrobné šarže.
- Pripojenie na pospájanie. Elektrikár pripojí vývody pásikov cez prístupné svorkovnice (napr. PS1 až PS3) vodičmi na prípojnicu pospájania. Spravidla minimálne v dvoch bodoch v protiľahlých rohoch miestnosti, na väčších plochách viac podľa výrobcu – napríklad jeden z dodávateľov ESD dlaždíc uvádza 2 uzemňovacie sady do 60 m² a jednu ďalšiu na každých ďalších 30 m².
- Vytvrdnutie a čistenie. Pred meraním musí lepidlo vytvrdnúť a povrch sa musí očistiť od zvyškov lepidla a prachu.
- Východisková revízia – prehliadka, meranie zvodového odporu v celej ploche, meranie pospájania a uzemnenia, revízna správa s výkresom meracích bodov.
Najčastejšie chyby pri realizácii
- pásiky sa pripoja „niekam“ – na zárubňu, potrubie alebo PE vodič zásuvky namiesto prípojnice pospájania,
- pripojenie je len v jednom bode, takže prerušenie jedného vodiča vyradí celú podlahu,
- svorkovnice sú zamurované alebo zakryté nábytkom a nedajú sa pri revízii odpojiť,
- na vodivú krytinu sa použije bežné nevodivé lepidlo alebo sa podlaha hneď po pokládke ošetrí voskom,
- v miestnosti sa kombinuje vodivá krytina s bežnou (prechody, opravy, prahy) bez toho, aby to riešil projekt,
- chýba technický list a doklad o tom, aký materiál bol skutočne použitý.
Realizujete podlahu a potrebujete východiskovú revíziu pred odovzdaním? Dohodnite si termín včas – meria sa až po vytvrdnutí lepidla a vyčistení. Napíšte nám →
Revízia antistatickej podlahy podľa STN 33 2000-6
Podlaha s ochranou pred statickou elektrinou je súčasťou elektrického zariadenia, preto sa na ňu vykonáva odborná prehliadka a odborná skúška (OP a OS) – východisková pred uvedením do prevádzky a potom pravidelná. Revíziu vykonáva revízny technik s osvedčením pre príslušný rozsah. Postup vychádza z STN 33 2000-6 (prehliadka, skúšanie, meranie, správa) a pri samotnom meraní odporu podlahy z noriem pre statickú elektrinu.
Revízia elektroinštalácie podlahu automaticky nezahŕňa. Vo východiskovej revíznej správe elektroinštalácie RTG pracoviska, ktorú vypracoval iný revízny technik, bola elektrostaticky vodivá podlaha výslovne uvedená v časti „Predmetom OP a OS nie je“. Prevádzkovateľ preto potreboval samostatnú revíziu podlahy. Pri objednávke si overte, čo presne revízia obsahuje.
1. Podklady pre revíziu
- projekt skutočného vyhotovenia (elektro a podlaha),
- protokol o určení vonkajších vplyvov,
- v zdravotníctve protokol o zaradení zdravotníckych priestorov do skupín,
- technický list použitej krytiny a lepidla (napr. odpor podľa EN 1081, antistatické vlastnosti podľa EN 1815),
- revízna správa elektrickej inštalácie, z ktorej sa podlaha napája na pospájanie,
- pri pravidelnej revízii predchádzajúca správa s výkresom meracích bodov.
2. Prehliadka
Kontroluje sa, či je podlaha celistvá a nepoškodená, či sú spoje zvarené, či nie sú v ploche nevodivé „ostrovy“ (opravy, prahy), či sú svorkovnice prístupné a označené, prierezy vodičov pospájania a stav spojov. Posudzuje sa aj čistota povrchu – nevodivé vosky a ošetrovacie prostriedky dokážu zvodový odpor výrazne zvýšiť.
3. Meranie
| Meranie | Ako sa robí | Typická požiadavka |
|---|---|---|
| Zvodový odpor podlahy RS | meracou elektródou (sondou) položenou na podlahe proti prípojnici pospájania, v bodoch rozmiestnených po celej ploche | podľa projektu, napr. 5 × 10⁴ Ω až 10⁶ Ω (EVP), < 10⁹ Ω (ESD) |
| Spojitosť pospájania | medzi svorkovnicami PS a prípojnicou pospájania, odporom ochranného vodiča | v zdravotníckych priestoroch skupiny 2 (a podľa projektu aj 1) max. 0,2 Ω |
| Odpor uzemnenia | podľa STN 33 2000-6 | podľa sústavy a projektu |
| Sústava osoba – obuv – podlaha (len ESD) | podľa STN EN IEC 61340-4-5, s obuvou používanou na pracovisku | < 3,5 × 10⁷ Ω alebo < 10⁹ Ω a telesné napätie < 100 V |
Pri meraní izolačného odporu (impedancie) podláh a stien STN 33 2000-6 v informatívnej prílohe B opisuje dve skúšobné elektródy – kovovú trojnožku s pružnými podložkami (referenčná pri spore) a kovovú dosku 250 × 250 mm s navlhčeným papierom alebo tkaninou. Na podlahe sa zaťažujú silou približne 750 N, teda zhruba hmotnosťou človeka. Meria sa aspoň v troch bodoch na miestnosť, z toho jeden asi 1 m od prístupnej cudzej vodivej časti, a povrch sa pred meraním očistí. Pri antistatických podlahách sa meria v hustejšej sieti bodov, aby sa odhalili miesta s horším spojením. Každý bod sa zakreslí do pôdorysu, aby sa pri ďalšej revízii dalo merať na tom istom mieste a porovnať vývoj.
Výsledok ovplyvňuje teplota a vlhkosť vzduchu (výrobcovia vodivých krytín uvádzajú prevádzkové podmienky napr. 10 až 35 °C a relatívnu vlhkosť 50 ± 10 %), čistota povrchu a čas od pokládky. Tieto podmienky patria do správy.
4. Vyhodnotenie a revízna správa
Správa obsahuje predmet a rozsah revízie, podklady, použité meracie prístroje s dátumom kalibrácie, opis podlahy a jej pripojenia, namerané hodnoty s porovnaním s dovoleným rozsahom, zistené nedostatky, celkový posudok a termín ďalšej revízie. Neoddeliteľnou prílohou je výkres s číslami meracích bodov a nameranými hodnotami.
5. Ako často sa antistatická podlaha reviduje
Lehotu ďalšej pravidelnej OP a OS určuje revízny technik podľa prostredia, druhu objektu a príslušných noriem a uvedie ju v správe. Orientačne (podľa tabuľky lehôt v prílohe STN 33 2000-5-51):
- ochrana pred statickou elektrinou v objektoch s nebezpečenstvom požiaru alebo výbuchu – 2 roky,
- ochrana pred statickou elektrinou v ostatných objektoch – 5 rokov,
- v zdravotníckych priestoroch sa pri každej pravidelnej revízii kontroluje aj zaradenie priestorov a rozsah, na ktorý sa požiadavka EVP vzťahuje,
- ESD podlahy v EPA – podľa plánu overovania zhody v ESD programe prevádzky (často kratšie intervaly).
Mimoriadna revízia je potrebná po oprave alebo výmene časti podlahy, po zatečení či inom poškodení a pri zmene využitia priestoru. Viac o lehotách nájdete v článku o vonkajších vplyvoch a lehotách revízií.
Príklad z praxe: elektrostaticky vodivá podlaha RTG pracoviska
Pri rekonštrukcii rádiodiagnostického pracoviska v zdravotníckom zariadení (vyšetrovňa, šatne a miestnosť personálu, spolu asi 65 m²) vyplynula požiadavka na elektrostaticky vodivú podlahu z protokolu o zaradení zdravotníckych priestorov. Projekt ju riešil takto:
- homogénna vodivá PVC krytina (odpor podľa EN 1081 ≤ 10⁶ Ω podľa technického listu),
- zvodová sieť z medeného pásika 10 × 0,1 mm, založeného pod krytinou v dĺžke min. 1 m,
- pripojenie vývodov cez tri prístupné svorkovnice PS1 až PS3 vodičmi CY 6 mm² na prípojnicu pospájania, v protiľahlých rohoch miestnosti,
- požadovaný zvodový odpor 5 × 10⁴ Ω až 10⁶ Ω.
Revízia podlahy bola samostatná, pretože revízia elektroinštalácie ju vylúčila z rozsahu. Meralo sa v sieti bodov zakreslených do pôdorysu, k tomu spojitosť pospájania svorkovníc a uzemnenie. Hodnoty zvodového odporu sa v jednej miestnosti bežne líšia aj niekoľkonásobne – závisia od vzdialenosti od pásikov, spojov a vlhkosti lepidla. Práve preto sa meria v mnohých bodoch a nie v jednom mieste, a preto je výkres s číslami bodov nevyhnutný na porovnanie pri ďalšej revízii.
Chcete mať podobnú správu pre svoju podlahu? Dostanete výkres meracích bodov, tabuľku hodnôt a jasný záver. Objednajte si revíziu →
Údržba antistatickej podlahy, ktorá nepokazí vodivosť
- Používajte čistiace prostriedky odporúčané výrobcom krytiny. Bežné vosky a polymérne ošetrenia vytvárajú izolačný film a zvyšujú odpor.
- Pod nábytok a stoličky používajte vhodné kĺzače a kolieska – pri niektorých PVC krytinách gumové výrobky spôsobujú trvalé zafarbenie povrchu.
- Udržiavajte prevádzkovú teplotu a vlhkosť podľa technického listu; veľmi suchý vzduch v zime zvyšuje nabíjanie.
- Nezakrývajte podlahu kobercami ani izolačnými rohožami, ak nie sú tiež vodivé a uzemnené.
- Svorkovnice pripojenia nechajte prístupné a neodpájajte ich.
- Po každej oprave časti podlahy si objednajte meranie, nie až pri ďalšej pravidelnej revízii.
Časté otázky o antistatickej podlahe
Aký je rozdiel medzi antistatickou a elektrostaticky vodivou podlahou?
Antistatická podlaha v užšom zmysle obmedzuje vznik náboja (telesné napätie pri chôdzi do 2 kV), nemusí však mať presne daný odpor ani byť uzemnená. Elektrostaticky vodivá podlaha má kontrolovaný zvodový odpor, typicky 50 kΩ až 1 MΩ, a je pripojená na prípojnicu pospájania. V praxi sa slovom „antistatická“ často označujú obe.
Je „elektrostatická podlaha“ to isté ako antistatická?
V hovorovej reči áno, odborne nie. Elektrostatický materiál sa ľahko nabíja. Správny pojem pre podlahu, ktorá odvádza náboj, je elektrostaticky vodivá podlaha (EVP).
Čo znamená ESD podlaha?
ESD (Electrostatic Discharge) podlaha chráni elektronické súčiastky pred elektrostatickým výbojom v chránenom priestore EPA. Podľa STN EN IEC 61340-5-1 má mať odpor proti zemi menší ako 10⁹ Ω a spolu s obuvou musí zaistiť uzemnenie pracovníka.
Akú hodnotu odporu má mať antistatická podlaha?
Rozhoduje projekt. Pre elektrostaticky vodivé podlahy sa najčastejšie predpisuje 5 × 10⁴ Ω až 10⁶ Ω, pre ESD podlahy menej ako 10⁹ Ω. Dolná hranica 50 kΩ chráni ľudí pred úrazom elektrickým prúdom.
Ako často sa robí revízia antistatickej podlahy?
Lehotu určuje revízny technik v správe. Pri ochrane pred statickou elektrinou v objektoch s nebezpečenstvom požiaru alebo výbuchu sa uvádzajú 2 roky, v ostatných objektoch 5 rokov.
Stačí revízia elektroinštalácie, alebo treba aj revíziu podlahy?
Revízia elektroinštalácie podlahu často výslovne vylučuje. Ak má podlaha ochrannú funkciu proti statickej elektrine, overte si, že je zahrnutá v rozsahu revízie, alebo si objednajte samostatnú OP a OS podlahy.
Kto určuje, či priestor potrebuje antistatickú podlahu?
Požiadavka vychádza z protokolu o určení vonkajších vplyvov (napr. nebezpečenstvo výbuchu BE3), z dokumentácie o ochrane pred výbuchom, z technológie (ESD) alebo v zdravotníctve z protokolu o zaradení zdravotníckych priestorov podľa STN 33 2000-7-710.
Prečo namerané hodnoty po rokoch rastú?
Najčastejšie kvôli nevhodnej údržbe (vosky, polyméry), opotrebeniu, oprave nevodivým materiálom alebo uvoľnenému spoju v svorkovnici. Porovnanie s predchádzajúcou správou v rovnakých bodoch ukáže, kde je problém.
Súvisiace články a služby
- Protokol o určení vonkajších vplyvov podľa STN 33 2000-5-51
- Revízie elektrických zariadení
- Revízie elektroinštalácie budov
- Projektovanie elektroinštalácií
- Elektroinštalačné zóny, inštalácia v kúpeľni a prúdové chrániče
- Prepäťová ochrana – ako funguje a kde ju nainštalovať
Zdroje a odkazy k normám a predpisom
- STN 33 2030 – katalóg ÚNMS SR
- STN 34 1382 – katalóg ÚNMS SR
- STN 33 2000-7-710:2026 – katalóg ÚNMS SR
- STN EN IEC 61340-5-1:2024 – katalóg ÚNMS SR
- STN EN IEC 61340-4-5:2018 – katalóg ÚNMS SR
- STN EN IEC 61340-6-1:2019 – katalóg ÚNMS SR
- STN EN 1081+A1:2021 – katalóg ÚNMS SR
- Vyhláška MPSVR SR č. 508/2009 Z. z. – aktuálne znenie
Upozornenie: Citácie noriem sú skrátené a zjednodušené. Článok má informatívny charakter a nenahrádza znenie technických noriem, právnych predpisov ani projektovú dokumentáciu. Stav platnosti noriem je uvedený k 17. 10. 2026. Ukážky z revíznej správy a protokolov sú anonymizované.
